Deze sectie verschaft illustraties en instructies voor aansluiting op de SDI en externe synchronisatieaansluitingen op de NVIDIA Quadro K4000/K5000/K6000 SDI-kaarten.

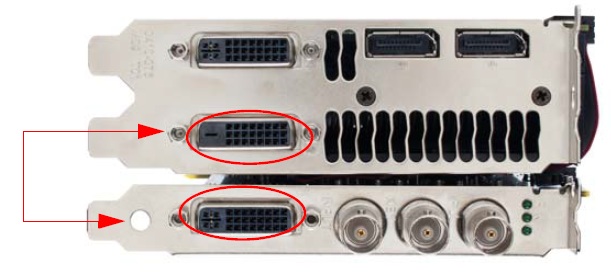

Sluit zoals afgebeeld één uiteinde van de DVI-kabel aan op de DVI-aansluiting op de SDI-uitvoerkaart, en het andere uiteinde op de DVI-aansluiting op de NVIDIA Quadro SDI-kaart. De SDI-uitvoer werkt niet wanneer de kabel niet op deze twee aansluitingen is aangesloten.

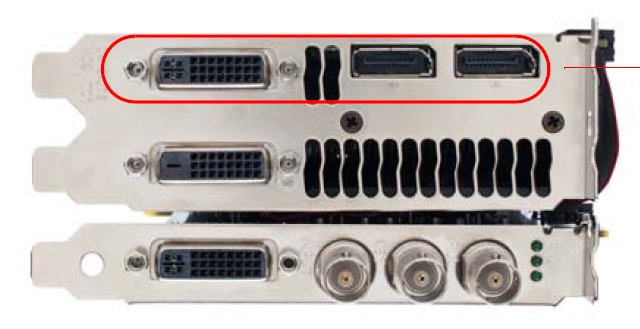

Sluit uw beeldscherm aan op een van de beschikbare digitale aansluitingen:

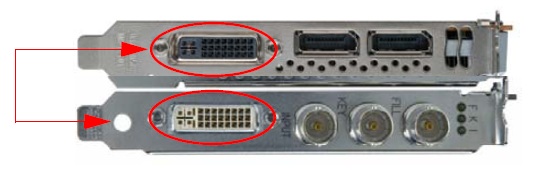

Sluit zoals afgebeeld één uiteinde van de DVI-kabel aan op de DVI-aansluiting op de SDI-uitvoerkaart, en het andere uiteinde op de DVI-aansluiting op de NVIDIA Quadro SDI-kaart. De SDI-uitvoer werkt niet wanneer de kabel niet op deze twee aansluitingen is aangesloten.

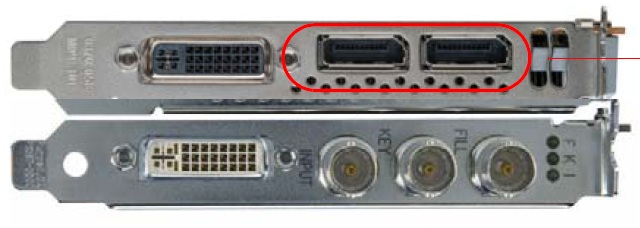

Sluit uw beeldscherm aan op een van de beschikbare digitale aansluitingen:

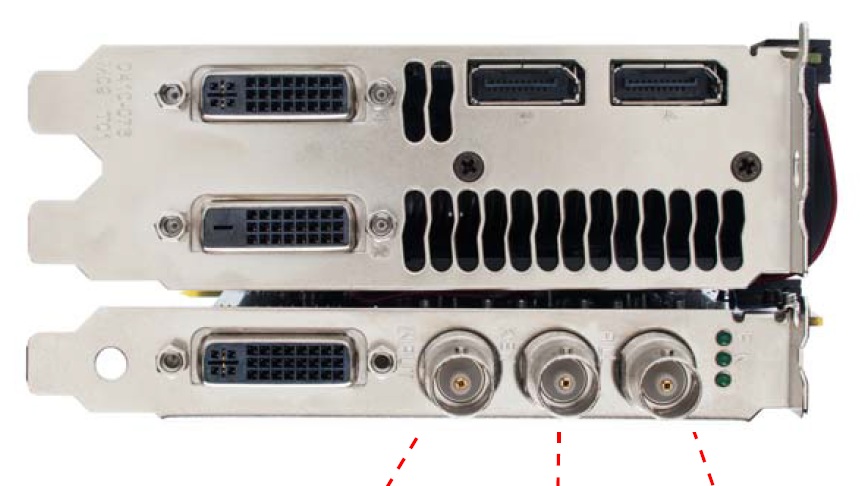

De BNC-aansluitingslocaties voor de interne synchronisatie-invoer en SDI-uitvoer staan in onderstaande figuur afgebeeld, en de daarmee overeenkomende beschrijvingen in de volgende tabel. De beschrijvingsvolgorde van de aansluitingen in de tabel hebben dezelfde van links-naar-rechts indeling als de aansluitingen in de figuur.
|
INPUT |
KEY |
FILL |
|
SDI/samengesteld synchronisatiesignaal-invoer |
Fill-onderdeel van SDI-uitvoer met enkele koppeling, of Key-onderdeel van SDI-uitvoer met dubbele koppeling
|
Fill-onderdeel van SDI-uitvoer met enkele koppeling, of Fill-onderdeel van SDI-uitvoer met dubbele koppeling |
