Info NVIDIA Mosaic

NVIDIA® Mosaic neemt meerdere beeldschermen en Quadro of NVS GPU's en presenteert deze als een enkele logische GPU aan het besturingssysteem.

Op die manier laat deze technologie u (met behulp van hardwareversnelling op meerdere beeldschermen) meerdere beeldschermen gebruiken om een groter, virtueel doek te creëren met minimale gevolgen voor de prestatie op 2D- of 3D-toepassingen.

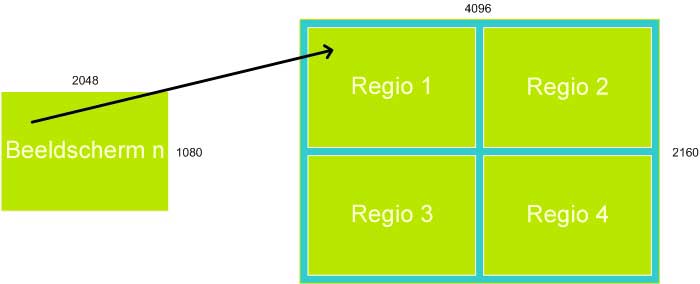

Elk beeldscherm definieert een unieke uniforme regio in een groter virtueel doek.

Functieverschillen tussen Mosaic en Mosaic met GPU's met synchronisatiecapaciteit

Functie	Basic Mosaic	Mosaic met GPU's met synchronisatiecapaciteit
Windows OS	Windows 7 en later	Windows XP, Windows 7 en later
Productondersteuning	Quadro Plex-, Quadro-, Quadro FX-, Quadro NVS- en NVS-producten	Quadro Plex; SLI of Quadro synchronisatie ondersteunde Quadro en Quadro FX producten
Toepassing overspanning	Ondersteund	Ondersteund
Taakbalk overspanning	Ondersteund	Ondersteund
Panel bezelcorrectie	Ondersteund	Ondersteund
Projector overlapping	Niet ondersteund	Ondersteund
Naadloze meerdere beeldschermen	Niet ondersteund	Ondersteund
Naadloze 4k panel of projector	Niet ondersteund	Ondersteund
Stereoscopische 3D Mosaic	Niet ondersteund	Ondersteund

Meerdere Mosaic-configuraties

Onder Windows 7 en later kunt u, met gebruik van NVIDIA Kepler-class GPU's en later, meer dan één Mosaic-configuratie instellen in een systeem.

U kunt bijvoorbeeld met twee dergelijke GPU's een 2x2 Mosaic-opstelling configureren op één GPU en een afzonderlijke 2x2 opstelling op de andere GPU.

Beperkingen

Maximale resolutie

De maximale resolutie hangt af van het gebruikte Quadro-product.

Quadro 5000/6000, Quadro Plex 7000
Deze GPU's hebben een maximale bureaubladbeperking van 16.384 x 16.384 pixels. Configureer voor een goede werking geen beeldscherminstellingen die in totaal meer dan 16.384 pixels hebben in de horizontale of verticale richting. Bijvoorbeeld: een 1 x 4 reeks bestaande uit schermen van 6400 x 1600 pixel uitvoer elk zouden een totale pixeluitvoergrootte hebben van 25.600 x 1600. Dit overschrijdt de beperking van 16.384 in de horizontale richting.
Quadro FX 5800, Quadro Plex D2, alle anderen
Deze GPU's hebben een maximale bureaubladbeperking van 8192 x 8192 pixels. Configureer voor een goede werking geen beeldscherminstellingen die in totaal meer dan 8192 pixels hebben in de horizontale of verticale richting. Bijvoorbeeld: een 1 x 4 reeks bestaande uit schermen van 2560 x 1600 pixel uitvoer elk zouden een totale pixeluitvoergrootte hebben van 10240 x 1600. Dit overschrijdt de beperking van 8192 in de horizontale richting.

De totale pixeluitvoer voor een configuratie is het totaal aantal horizontale pixels bij het totaal aantal verticale pixels. Totale grootte op de pagina Mosaic instellen berekent de totale pixelgrootte voor u. Het totaal aantal weergegeven pixels is een combinatie van de beeldschermconfiguratie, resolutie-instelling en randoverlappinginstellingen.

Minimale resolutie

Individuele beeldschermen moeten worden ingesteld op een resolutie hoger dan 800 x 600 pixeluitvoer. Als een beeldscherm in uw configuratie is ingesteld op een van de kleinere pixeluitvoerresoluties (bijv. 640 x 480 of 800 x 600), keert het systeem terug naar enkele beeldschermmodus.

Overeenstemmende beeldschermen gebruiken

Alle beeldschermen moeten van hetzelfde type zijn en hetzelfde aansluitingstype gebruiken (bijvoorbeeld alles DVI-naar-DVI of alles DVI-naar-VGA). Gemengd beeldschermgebruik wordt niet ondersteund.
