NVIDIA、モバイル・スーパーチップのTegra X1を発表

Maxwell GPUアーキテクチャ、深層学習やコンピュータビジョンのアプリケーションで活躍するテラフロップスの処理能力を持つモバイル・プロセッサを初めて実現

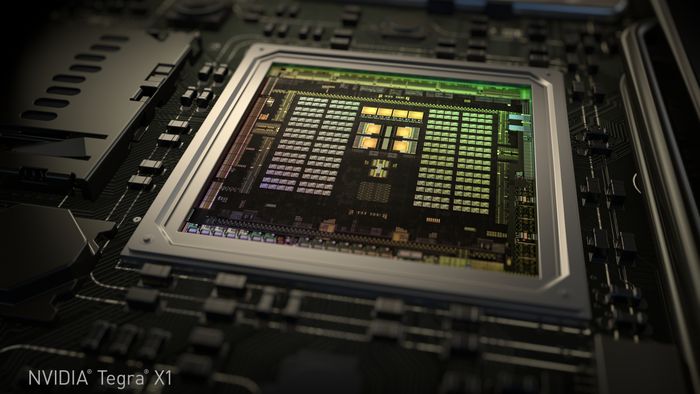

2015年1月4日 - ネバダ州ラスベガス、コンシューマー・エレクトロニクス・ショー (CES) －NVIDIA（本社：米国カリフォルニア州サンタクララ、社長兼CEO：ジェンスン・フアン(Jen-Hsun Huang)、Nasdaq：NVDA）は本日、処理能力が1テラフロップスを超える次世代のモバイル・スーパーチップ、Tegra® X1を発表しました。これほどの処理能力があれば、かつてないレベルのグラフィックスや高度な深層学習、コンピュータビジョンといったアプリケーションを実現することができます。

数ヶ月前にはNVIDIA Maxwell™ GPUアーキテクチャを採用し、世界一のパフォーマンスを実現したゲーム用グラフィックス・カード、GeForce® GTX 980が発表されましたが、Tegra X1が採用しているのも、GTX 980と同じ新型GPUアーキテクチャです。昨年のCESでは旧世代のKepler™アーキテクチャを採用したTegra K1を発表しましたが、新しい256コアのTegra X1は、そのTegra K1に対してパフォーマンスが2倍に向上しています。

Tegraプロセッサは、組み込み機器やモバイル機器、自動機器、自動車などに最適な製品です。出荷開始は今年の前半を予定しています。

Tegraプロセッサは、このたび発表されたNVIDIA DRIVE™カー・コンピュータのDRIVE PXとDRIVE CXにも採用されています。DRIVE PXは自動運転のコンピューティング・プラットフォームで、最大12台のオンボード・カメラで撮影した動画を処理してサラウンドビジョンや全自動駐車といった機能が実現できます。デジタル・クラスタやインフォテインメント、ヘッドアップ・ディスプレイ、バーチャル・ミラー、リアシート・エンターテイメントの採用によってスクリーンの数がどんどん増えていますが、包括的なコクピット・コンピュータであるDRIVE CXを使えば、そのようなスクリーンで必要となる高度なグラフィックスを提供することができます。

NVIDIAのCEO兼共同創立者、ジェンスン・フアン（Jen-Hsun Huang）は、次のように述べています。「見て学ぶことのできる自律型の自動車やロボット、ドローンが活躍する未来が見えています。そのような技術が確立されれば、運転の安全性は高くなり、都市の治安もよくなり、あらゆる人にとって利便性がとても高くなるでしょう。」

「この夢を実現するためには、画像処理も並列処理も大きく進歩させる必要があります。モバイル・スーパーチップのTegra X1は1テラフロップスもの処理能力があるため、そのような世界の実現に向けた大きな一歩となるはずです。」

NVIDIAが世の中に送りだした10世代のGPUアーキテクチャ、Maxwellで驚くほどのグラフィックス処理能力を実現したTegra X1は、スーパーコンピュータやゲーム・コンソールに匹敵する能力を持つ初めてのモバイル・プロセッサとなります。

15年前のスーパーコンピュータを凌駕する速度
Tegra X1は、15年前の最速スーパーコンピュータ、ASCI Redを上回る性能を有しています。ASCI Redは世界で初めてテラフロップスに到達したシステムで、米国エネルギー省のサンディア国立研究所において10年ほども運用されましたが、床面積約150平方メートルという巨大なもので、その稼働には500キロワットの電力が必要でした――コンピューター・ルームの冷却には更に500キロワットを要しました。これに対し、Tegra X1の面積は親指の爪ほどのサイズで、所要電力も約10ワット程度となっています。

NVIDIA® GeForce® GTX 980 GPUを既に使用して頂いている方には周知のことですが、Maxwellアーキテクチャなら、ビジュアル・コンピューティングで遭遇するライティングやグラフィックスなど多くの複雑な課題も解決できます。ダイナミックなグローバル・イルミネーションをリアルタイムに提供できるVXGI（Voxel Global Illumination）や生き生きとしたグラフィックスが実現できるMFAA（Multi-Frame Anti-Aliasing）などがトップクラスに要求の厳しいゲームやアプリで実現可能です。

リンリーグループ社（Linley Group）の創業者でプリンシパル・アナリストであるリンレイ・グィナップ（Linley Gwennap）氏は、次のように述べています。「Tegra K1の登場でGPUの処理性能に新たな基準が生まれたわけですが、それからわずか1年で、その2倍の処理性能を持つTegra X1が登場したことになります。この驚くほどの技術進歩は、高解像度のスクリーンを持つ機器を中心に3Dグラフィックスの世界をも大きく向上させ、自動車アプリケーションを中心に普及が進んでいるGPGPUソフトウェアの世界も大きく向上する事でしょう。」

技術的仕様
Tegra X1は、Unreal Engine 4、DirectX 12、OpenGL 4.5、CUDA®、OpenGL ES 3.1、Android Extension Packなど、主要なグラフィックス規格をすべてサポートしているため、PCからモバイル機器へと簡単にゲームを移植することができます。

Tegra X1の主な技術的仕様は以下のとおりです。

256コアのMaxwell GPU
8 CPUコア（ARM Cortex A57×4個＋ARM Cortex A53×4個）
60fpsの4Kビデオ（H.265、H.264、VP9）までをサポート
1.3ギガピクセルのカメラ・スループット
20nmプロセス

Tegra X1についてさらに詳しく知りたい方は、//www.nvidia.com/object/tegra-x1-processor.html（英語）をご覧ください。

NVIDIAの最新情報は、以下の方法で入手できます。

NVIDIAのブログを読むほか、Facebook、Google+、ツイッター、LinkedIn、InstagramなどでNVIDIAをフォローする。
YouTubeで動画を見たりFlickrで写真を見たりする。
PulseニュースリーダーでNVIDIA Daily Newsフィードを購読する。
