В этом разделе предоставлены иллюстрации и указания по подключению к выходу SDI и к разъемам внешней синхронизации на платах NVIDIA Quadro FX 4500/5500 SDI.
Указания по другим платам NVIDIA Quadro FX SDI см. на странице Подключения SDI - другие платы NVIDIA Quadro FX SDI.

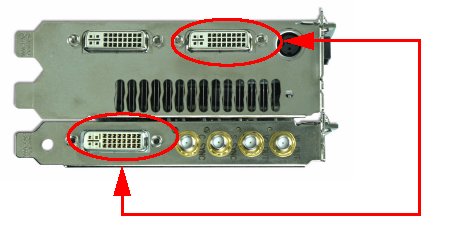

Подключите один конец кабеля DVI к разъему DVI на плате выхода SDI, а другой конец к "северному" разъему DVI на плате NVIDIA Quadro FX 4500/5500, как показано на рисунке. Выход SDI будет работать только в случае подключения кабеля к этим двум разъемам.

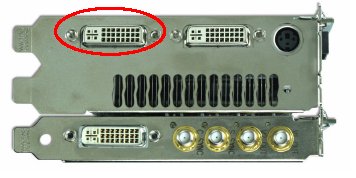

Подключите дисплей к указанному разъему DVI.

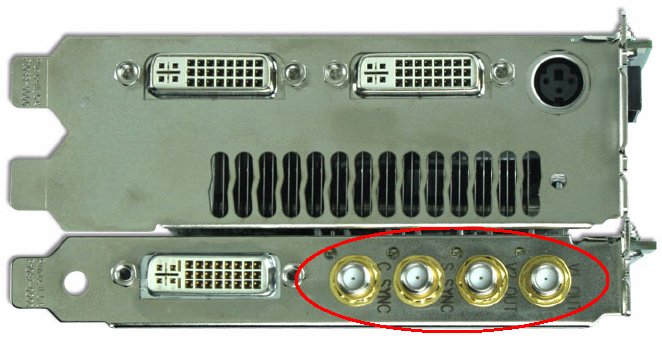

На рисунке ниже показано расположение разъемов входа общей синхронизации и выхода SDI. Описание разъемов приведено в следующей таблице. Порядок описания разъемов в таблице соответствует порядку расположения разъемов на рисунке (слева направо).
|
C SYNC |
S SYNC |
V2 Out |
V1 Out |
|
Полный синхросигнал |
Синхросигнал SDI |
Одноканальный выход SDI или Key-часть двухканального выхода SDI
|
Одноканальный выход SDI или Fill-часть двухканального выхода SDI |
Плата NVIDIA Quadro FX 4500/5500 SDI использует SMA-разъемы для входа общей синхронизации и выхода SDI. Подключение с использованием имеющихся в комплекте кабелей SMA-BNC.
Прикрепите маркировочные цветные полоски (необязательно).
Цветные полоски помогают правильно определить назначение каждого кабеля SMA-BNC.
Поместите полоску на меньшем конце SMA-разъема (используйте для каждого кабеля SMA-BNC другой цвет) и нажмите на конец BNC-разъема.
Аккуратно расположите полоску над широкой частью изоляции рядом с BNC-разъемом.
Подключите кабель SMA-BNC.
Вверните штырьковый разъем кабеля SMA в розетку кабеля SMA на плате выхода SDI.
Примечание. Осторожно обращайтесь с кабелем, чтобы не повредить центральный проводник на конце кабеля SMA.
Если вы прикрепили к кабелям цветные полоски, запишите, какой цвет соответствует каждому разъему.
