Подключения SDI - платы NVIDIA Quadro K4000-K6000 SDI

В этом разделе представлены иллюстрации и указания по подключению к выходу SDI и к разъемам внешней синхронизации на новых моделях плат NVIDIA Quadro K4000/K5000/K6000 SDI.

Указания по подключению разъемов дисплея

• NVIDIA Quadro K5000/K6000 SDI

• NVIDIA Quadro K4000 SDI

Указания по подключению выхода SDI и источника общей синхронизации

• Подключение выхода SDI и источника общей синхронизации

NVIDIA Quadro K5000/K6000 SDI

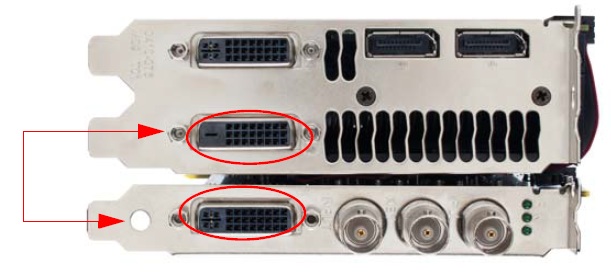

Подключение DVI-DVI

Подключите один конец кабеля DVI к разъему DVI на плате с выходом SDI, а другой конец к разъему DVI на плате NVIDIA Quadro, как показано на рисунке. Выход SDI будет работать только в случае подключения кабеля к этим двум разъемам.

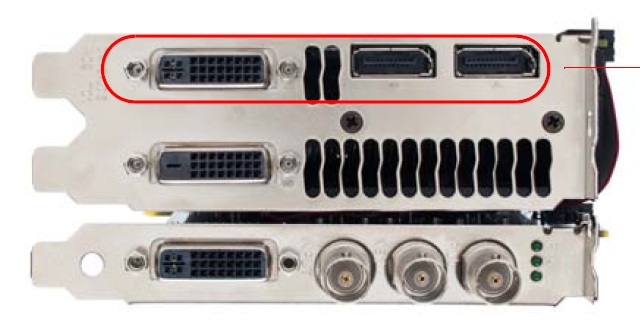

Подключение выхода дисплея

Подключите дисплей к одному из указанных доступных цифровых разъемов.

NVIDIA Quadro K4000 SDI

Подключение DVI-DVI

Подключите один конец кабеля DVI к разъему DVI на плате с выходом SDI, а другой конец к разъему DVI на плате NVIDIA Quadro, как показано на рисунке. Выход SDI будет работать только в случае подключения кабеля к этим двум разъемам.

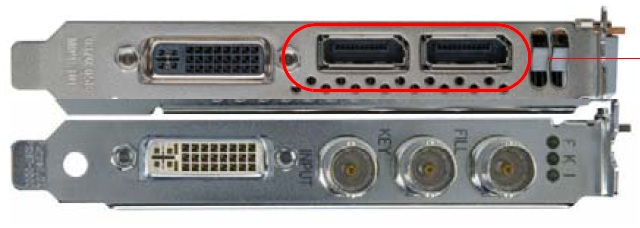

Подключение выхода дисплея

Подключите дисплей к одному из указанных доступных цифровых разъемов.

Подключение выхода SDI и источника общей синхронизации

На рисунке ниже показано расположение разъемов BNC входа общей синхронизации и выхода SDI. Описание разъемов приведено в следующей таблице. Порядок описания разъемов в таблице соответствует порядку расположения разъемов на рисунке (слева направо).
