4-Beeldscherm 8-Aansluitingen

Deze passieve 3D-stereoconfiguratie vereist twee Quadro Plex D2-eenheden (zie Twee Quadro Plex-eenheden gebruiken).

Sluit de genummerde aansluiting aan op het beeldscherm op de overeenstemmende Mosaic-positie.

Beeldschermgroep "A" stemt overeen met het linker oog voor passieve 3D-stereo en beeldschermgroep "B" stemt overeen met het rechter oog.

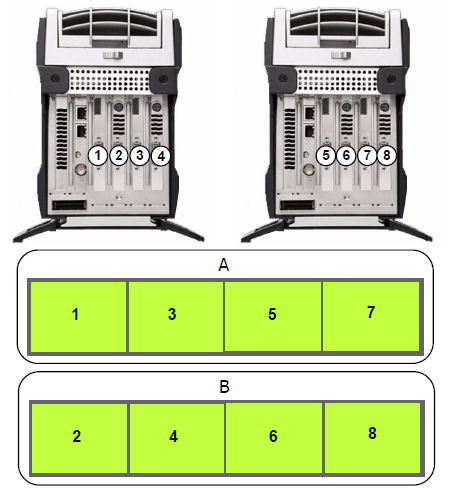

1x4 reeks

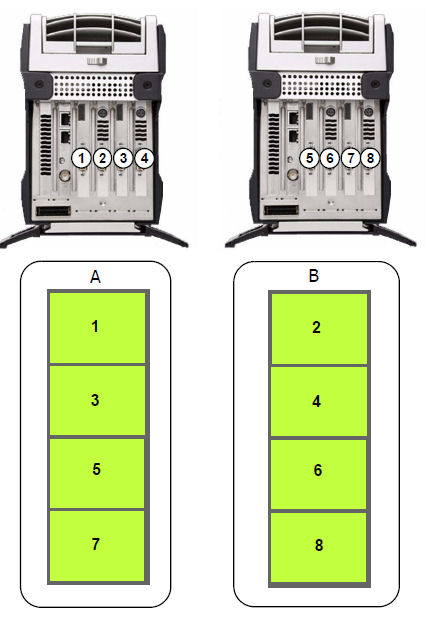

4x1 reeks

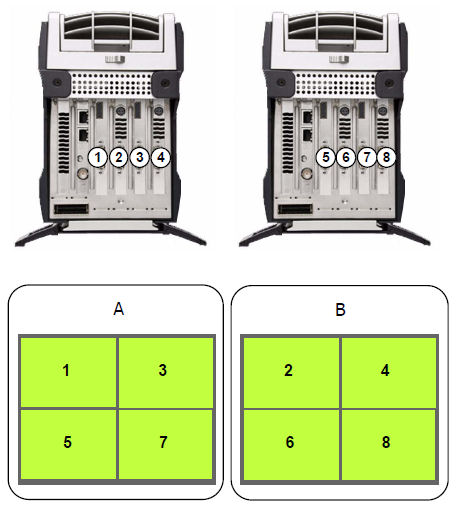

2x2 reeks
